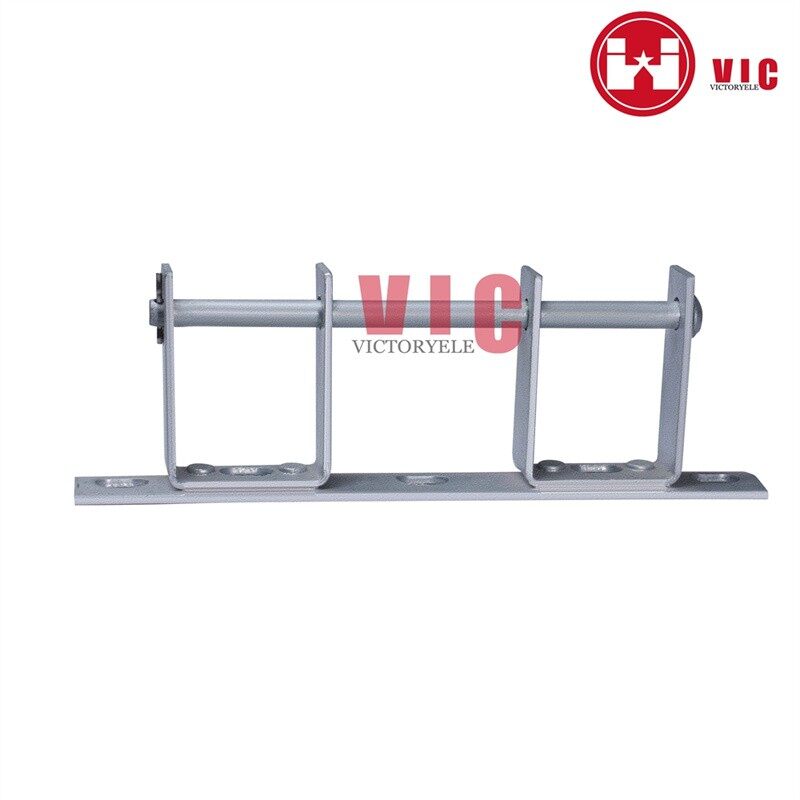

Kaksi kelatyyppistä sähkötelinettä
Johdanto
Toissijainen teline on saatavilla kolmessa eri luokassa ja sovelluksessa; joko yksi, kaksi tai kolme puolatyyppiä kevyeen, keskisuureen ja raskaaseen käyttöön. Eristimen pylvästuet on pyöristetty sen varmistamiseksi, että ne eivät vahingoita eristystä, kun 2 puolan toissijaista telinettä kiinnitetään. Tuet ovat sähköhitsattuja ja niitattuja raskaaseen ja keskiraskaaseen luokkaan. ANSI-luokan 52-3 ja 52-3 eriste sopii raskaaseen ja keskiraskaaseen telineeseen.
Erittely
|
Toissijainen teline, Heavy Duty (pidennetty takaosa) |
|||||
|
Varastonumero |
Johdon määrä |
Johdinväli |
Pituus |
Laivan arvioitu paino |
Vakio Pkg. Määrä / laatikko |
|
F0320-H3 |
3 |
200 (7.87) |
605 (23.82) |
360.00 |
5 |
|
F0320-H2 |
2 |
200 (7.87) |
450 (17.72) |
204.00 |
5 |
|
Toissijainen teline, keskiteho |
|||||
|
F0321-M3 |
3 |
200 (7.87) |
524 (20.63) |
250.00 |
5 |
|
F0321-M2 |
2 |
200 (7.87) |
340 (13.39) |
160.00 |
5 |
|
Toissijainen teline, kevyt |
|||||
|
F0321-L3 |
3 |
200 (7.87) |
524 (20.63) |
250.00 |
5 |
|
F0321-L2 |
2 |
200 (7.87) |
340 (13.39) |
160.00 |
5 |
Tuotetiedot
- Materiaali: Sokka on ruostumatonta terästä, runko ja tappi ovat terästä.
- Pituus: 340 mm (13,39") / 450mm (17,72") / 524mm (20,63") / 605mm (23,82")
- Johdinväli: 200 mm (7,87")
- Jokaisen laatikon määrä: 5 kpl
- Mallinumero: F03
- Sovellus: Eristysjärjestelmä
- Yksiköt: tuuma, metrinen
- Pakkaus: laatikko + lava
- Väri: Harmaa
- Satamat: Wenzhou, Ningbo, Shanghai
Ohjeet 2 puolan toissijaisesta telineestä
- Asennusasento: Toissijainen teline asennetaan yleensä korkeajännitejohtojen, sähköasemien, jakelulinjojen, metrotunneleiden, ilmajohtojen ja muihin eristystä vaativiin tilanteisiin.
- Kiinteä eriste: Sen päätehtävänä on pitää eriste, joka on komponentti, jota käytetään tukemaan johtoa ja tarjoamaan sähköinen eristys.
- Kantavuus: Sen on oltava mekaanisesti riittävän vahva kantamaan eristeen ja sen läpi kulkevan johdon tai kaapelin painon ja lujuuden.
- Asennustapa: Sen asennus liitetään yleensä torniin tai rakenneosiin pulteilla, muttereilla tai muilla kiinnikkeillä.
